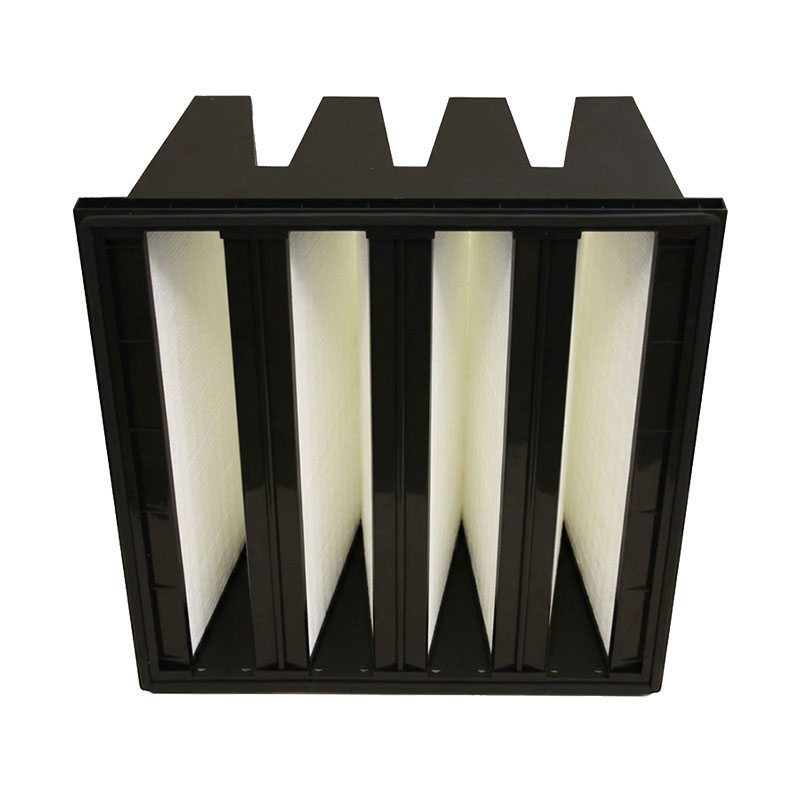

Компактный фильтр ФВКОМ-1

2 700

Применение: для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования.
Тип фильтра: Компактный фильтр.
Корпус: Пластиковый
Материал: Гофрированная стекло-бумага
Класс очистки: F5, F6, F7, F8, F9.
Начальное сопротивление: от 20 Па.
Рекомендованное конечное сопротивление: 250 Па.

Аналоги других производителей: ФВКом W, Фвком -1, КМП, ФяС-К

монтаж вентиляции1

Широкий ассортимент

Фильтров для вентиляции

Доставка по России

Быстро и выгодно

Изготовим фильтры любого размера: от 100х100мм до 3000х2000мм. Глубина фильтра от 30мм

Основные обозначения фильтров:

ФВКОМ-1-Ш-В-Г-Кл

Пример:

ФВКОМ-63-48-G3

Расшифровка маркировки:

  • Ш – ширина
  • В – высота
  • Г – глубина
  • Кл – класс очистки

Стандартные размеры фильтров:

33 – 287мм x 287мм
35 – 287мм x 490мм
36 – 287мм x 592мм
39 – 287мм x 892мм
55 – 490мм x 490мм
56 – 490мм x 592мм
59 – 490мм x 892мм
66 – 592мм x 592мм
69 – 592мм x 892мм

Стандартная глубина фильтра:

48 мм
96 мм
100 мм

Через «/» указывается нестандартное исполнение корпуса или фильтровального материала, а также дополнительные условные обозначения.

Глубина рамки ФВП от 45 мм

Фильтровальный материал кассетного фильтра полиэстер, волнообразно закрепленный на металлической сетке и установлен в оцинкованную рамку.

Фильтр компактный воздушный ФВКОМ-1

Предназначен для эффективной очистки наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования.

Класс очистки: F5, F6, F7, F8, F9.

Маркировка стандартных размеров

Ширина (мм)

Высота (мм)

Глубина (мм)

Производительность (м3/ч)

ФВКОМ-1-592-592-292-(F5/F6/F7/F8/F9)

592

592

292

3294

ФВКОМ-1-287-592-292-F6   (F5/F6/F7/F8/F9)

287

592

292

1597

Производительность фильтра ФВКОМ-1 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн – номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВКОМ-1 = 9400м3/ч х м2), Fвх – площадь входного сечения фильтра, м2

Тип фильтра

Класс очистки по ГОСТ Р 51251-99

Средняя эффективность Em, %

Аэродинамическое сопротивление при   номинальной нагрузке, Па

Рабочая температура, °С

Относительная влажность, %

начальное

конечное

ФВКОМ-1

F5

40≤Em<60

70

450

от +5
  до +110

не более 95

F6

60≤Em<80

90

F7

80≤Em<90

120

F8

90≤Em<95

150

F9

95≤Em

160

Примечание:

1. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.

2. При монтаже фильтра разрешается брать только за корпус.
