Основные обозначения фильтров:
ФВКОМ-2-Ш-В-Г-Кл
Пример:
ФВКОМ-63-48-G3
Расшифровка маркировки:
- Ш – ширина
- В – высота
- Г – глубина
- Кл – класс очистки
Стандартные размеры фильтров:
33 – 287мм x 287мм
35 – 287мм x 490мм
36 – 287мм x 592мм
39 – 287мм x 892мм
55 – 490мм x 490мм
56 – 490мм x 592мм
59 – 490мм x 892мм
66 – 592мм x 592мм
69 – 592мм x 892мм
Стандартная глубина фильтра:
48 мм
96 мм
100 мм
Через «/» указывается нестандартное исполнение корпуса или фильтровального материала, а также дополнительные условные обозначения.
Глубина рамки ФВП от 45 мм
Фильтровальный материал кассетного фильтра полиэстер, волнообразно закрепленный на металлической сетке и установлен в оцинкованную рамку.

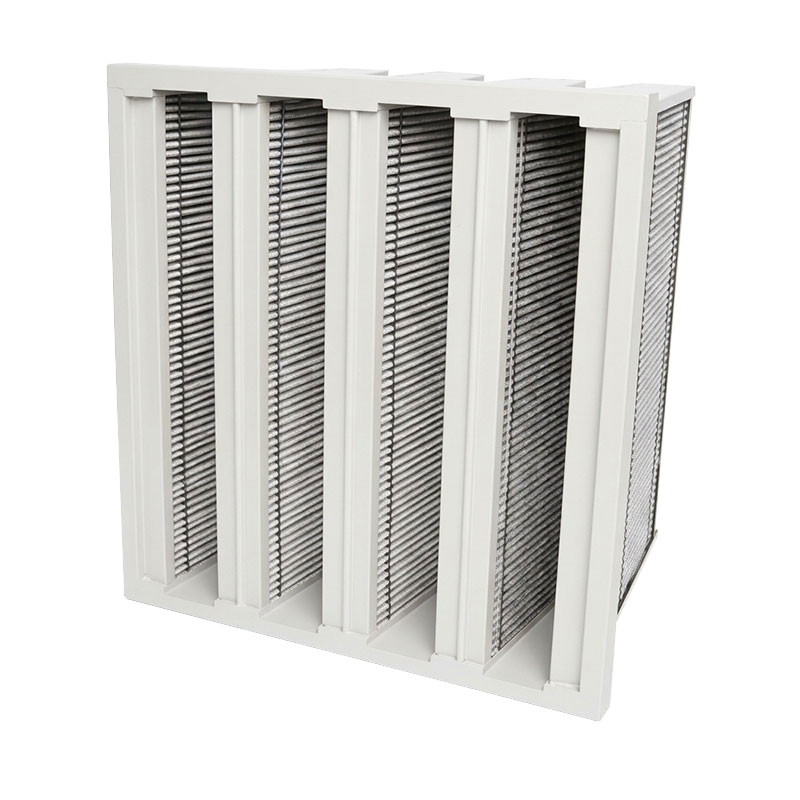

Фильтр компактный воздушный ФВКОМ-6
ФВКОМ-6 — высокопроизводительный компактный фильтр с добавлением активированного угля. Корпус угольного воздушного фильтра для вентиляции
выполняется из ударопрочного пластика с фланцем 25мм (по умолчанию). Подходит для работы в условиях высокой запыленности и не большой концентрации веществ различного запаха.
Класс очистки: F5, F6, F7, F8, F9.
| Маркировка стандартных размеров | Ширина (мм) | Высота (мм) | Глубина корпуса (мм) | Производительность (м3/ч) |
| ФВКОМ-6-592-592-292-(F5/F6/F7/F8/F9) | 592 | 592 | 292 | 3154 |
| ФВКОМ-6-287-592-292-F6 (F5/F6/F7/F8/F9) | 287 | 592 | 292 | 1529 |
Производительность фильтра ФВКОМ-6 нестандартных размеров можно посчитать по формуле Qн=Fвх x qн, где Qн – номинальная производительность фильтра, м3/ч , qн – номинальная удельная воздушная нагрузка, м3/ч х м2 (для ФВКОМ-6 = 9000м3/ч х м2), Fвх – площадь входного сечения фильтра, м2.
| Тип фильтра | Класс очистки по ГОСТ Р 51251-99 | Средняя эффективность Em, % | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| начальное | конечное | |||||
| ФВКОМ-6 | F5 | 40≤Em<60 | 150 | 600 | от +5 до +110 |
не более 95 |
| F6 | 60≤Em<80 | 170 | ||||
| F7 | 80≤Em<90 | 180 | ||||
| F8 | 90≤Em<95 | 200 | ||||
| F9 | 95≤Em | 220 | ||||
Примечание:
1. Замена фильтров производится при достижении конечного аэродинамического сопротивления, если иного значения не предусмотрено проектной документацией.
2. При монтаже фильтра разрешается брать только за корпус.
